Inline-Vormischer AKRON 3060 – Schaumdosierdüse 230 l/min

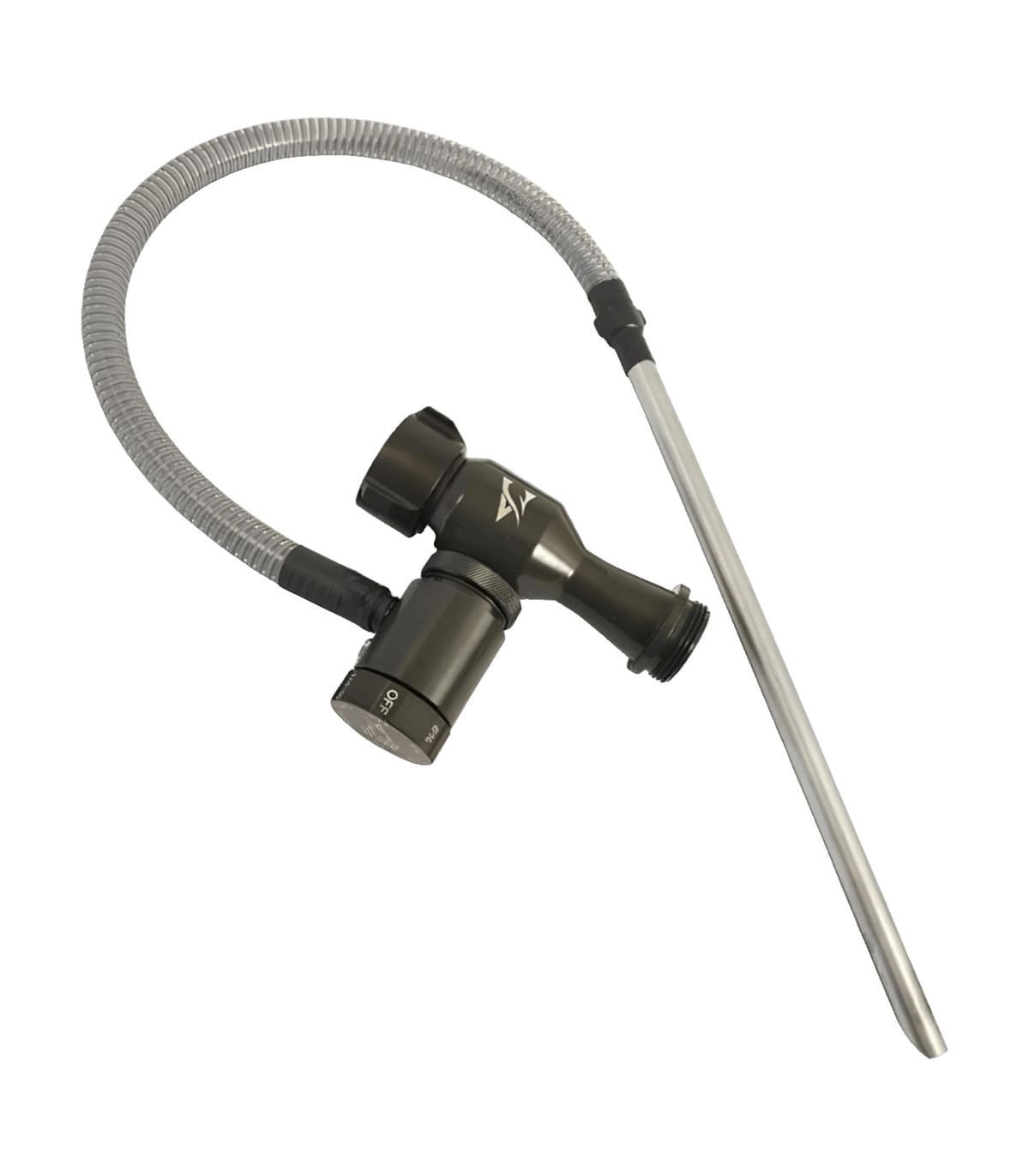

Der Inline-Vormischer AKRON 3060 ist ein Schaumdosierinjektor, der den Venturi-Effekt nutzt, um das Schaummittel anzusaugen und in den Wasserstrom einzumischen. Er besteht aus Pyrolite und bietet eine Nennförderleistung von 230 l/min sowie eine wählbare Dosierungvon 0,25 %, 0,5 %, 1 %, 3 % und 6 %. Sein großzügig dimensionierter Drehschalter erleichtert die Einstellung im Einsatz, während der mitgelieferte Ansaugschlauch die Entnahme des Schaummittels direkt aus dem Behälter ermöglicht. Kompakt und einfach zu handhaben, ist er eine geeignete Lösung für mobile Schaumanwendungen. Um die gewünschte Dosierung zu erreichen, muss er mit einem Sprühkopf mit gleichem Durchfluss kombiniert werden.

Mehr lesenWeniger anzeigen
Referenz:
20326
Leitfaden de tailles
Nicht vorrätig (Lieferzeit: bitte bei uns erfragen)
Einen Kostenvoranschlag erstellen
2.559,95 € (ohne MwSt.)
2.559,95 € (tax excl.)

Partager cette fiche produit :

Zum Vergleich hinzufügen0
Beschreibung

Inline-Vormischer AKRON 3060 für Schaumlösung

Der Inline-Vormischer AKRON Typ 3060 ermöglicht das Einmischen eines Schaummittels in den Wasserstrom zur Versorgung einer Schaumproduktionslinie. Er funktioniert wie ein Dosierinjektor: Der Wasserfluss durch das Venturi-System erzeugt den notwendigen Unterdruck zum Ansaugen des Schaumbildners, der anschließend mit dem Wasserstrom vermischt wird.

Dieses aus Pyrolite gefertigte Modell ist auf einen Nenndurchfluss von 230 l/min ausgelegt. Über seinen Wahlschalter lassen sich verschiedene Konzentrationen einstellen: 0,25 %, 0,5 %, 1 %, 3 % oder 6 %. Der Referenzeingangsdruck beträgt 14 bar. Um die vorgesehene Dosierung zu erreichen und einen korrekten hydraulischen Betrieb zu gewährleisten, muss der Vormischer mit einem Sprühkopf kombiniert werden, der einen kompatiblen Nenndurchfluss aufweist, in der Regel mit einem Betriebsdruck von 5 oder 7 bar.

Funktionsweise und Einsatz

Der Schaummittelzusatz wird über den an den Vormischer angeschlossenen Saugschlauch direkt aus seinem Behälter angesaugt. Der Durchfluss des Wassers durch die Venturi-Düse erzeugt einen Unterdruck, der das Schaummittel in den Hauptstrom saugt. Die gewählte Einstellung bestimmt dann den Anteil des dem Wasser beigemischten Schaummittels.

Der ordnungsgemäße Betrieb der gesamten Anlage hängt vom Gleichgewicht zwischen dem Durchfluss des Vormischers, dem Durchfluss des verwendeten Sprühkopfes, dem verfügbaren Druck und den Druckverlusten in der Leitung ab. Der zugehörige Sprühkopf muss während des Betriebs vollständig geöffnet bleiben. Ein zu hoher Gegendruck stromabwärts verringert die Ansaugung des Schaummittels und kann sogar dazu führen, dass die Vormischung unterbrochen wird.

Technische Daten

Merkmal Beschreibung
Modell AKRON Typ 3060
Typ Inline-Vormischer / Schaumdosierinjektor
Material Pyrolite
Nennförderleistung 230 l/min
Referenz-Eingangsdruck 14 bar
Verfügbare Dosierungen 0,25 %, 0,5 %, 1 %, 3 % und 6 %
Zu kombinierender Kopf Nenn-Durchflussmenge entsprechend dem Vormischer
Empfohlener Druck des Sprühkopfs 5 oder 7 bar
Eingang Schwenkbar, 1,5" oder 2,5", je nach Konfiguration
Ausgang 1,5" Außengewinde
Ansaugschlauch Standardlänge 750 mm (1,22 m optional erhältlich)

Kompatibilität mit Schaummitteln

Der Vormischer kann mit Schaummitteln der Klassen A und B verwendet werden. Die tatsächliche Einspritzmenge hängt jedoch von der Viskosität des verwendeten Konzentrats ab. Bei bestimmten viskoseren Schaummitteln, insbesondere bei einigen Formulierungen für polare Flüssigkeiten, kann der tatsächlich eingespritzte Anteil unter dem gewählten Einstellwert liegen.

Für einen zuverlässigen Betrieb ist es daher wichtig, die Übereinstimmung zwischen dem Emulgatortyp, der gewünschten Dosierrate und der hydraulischen Konfiguration der Leitung zu überprüfen.

Mehr lesenWeniger anzeigen
Details zum Produkt
20326

Datenblatt

Material
Pyrolit
Eingangsdurchmesser
1,5" (DN40)
2,5" (DN65)
Art des Zubehörs
Vormischer
Auslassdurchmesser
1,5" (DN40)

Spezifische Referenzen

MPN
30600200
Anhänge
oper-mainten-3060_124988
Installations-, Bedienungs- und Wartungsanleitung: AKRON-Vormischer – Typ 3060
Herunterladen (75.38KB)
tech-serv-parts-3060_118296
Technische Explosionszeichnung – AKRON-Vormischer – Typ 3060
Herunterladen (689.8KB)
tech-serv-parts-3060_128465
Technische Explosionszeichnung – AKRON-Vormischer – Typ 3060
Herunterladen (371.08KB)
