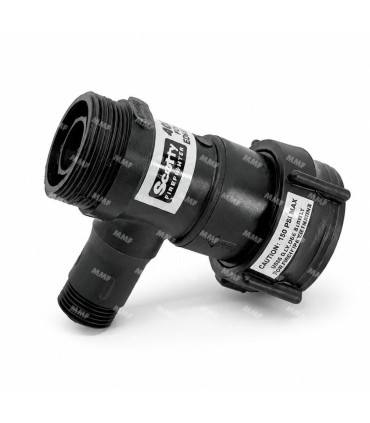

Der Inline-Schaumeinblaser mit Dosierhahn ist dafür ausgelegt, einen Schaummittelgeber in eine Löschleitung einzubauen, um eine direkt im Einsatz einsetzbare Schaumlösung zu erzeugen. Er wird an einer Leitung mit DN40 eingesetzt und muss mit einer hohlstrahlrohr oder einer schaumstoffspitze kombiniert werden, die mit dem Durchfluss des Injektors kompatibel ist.

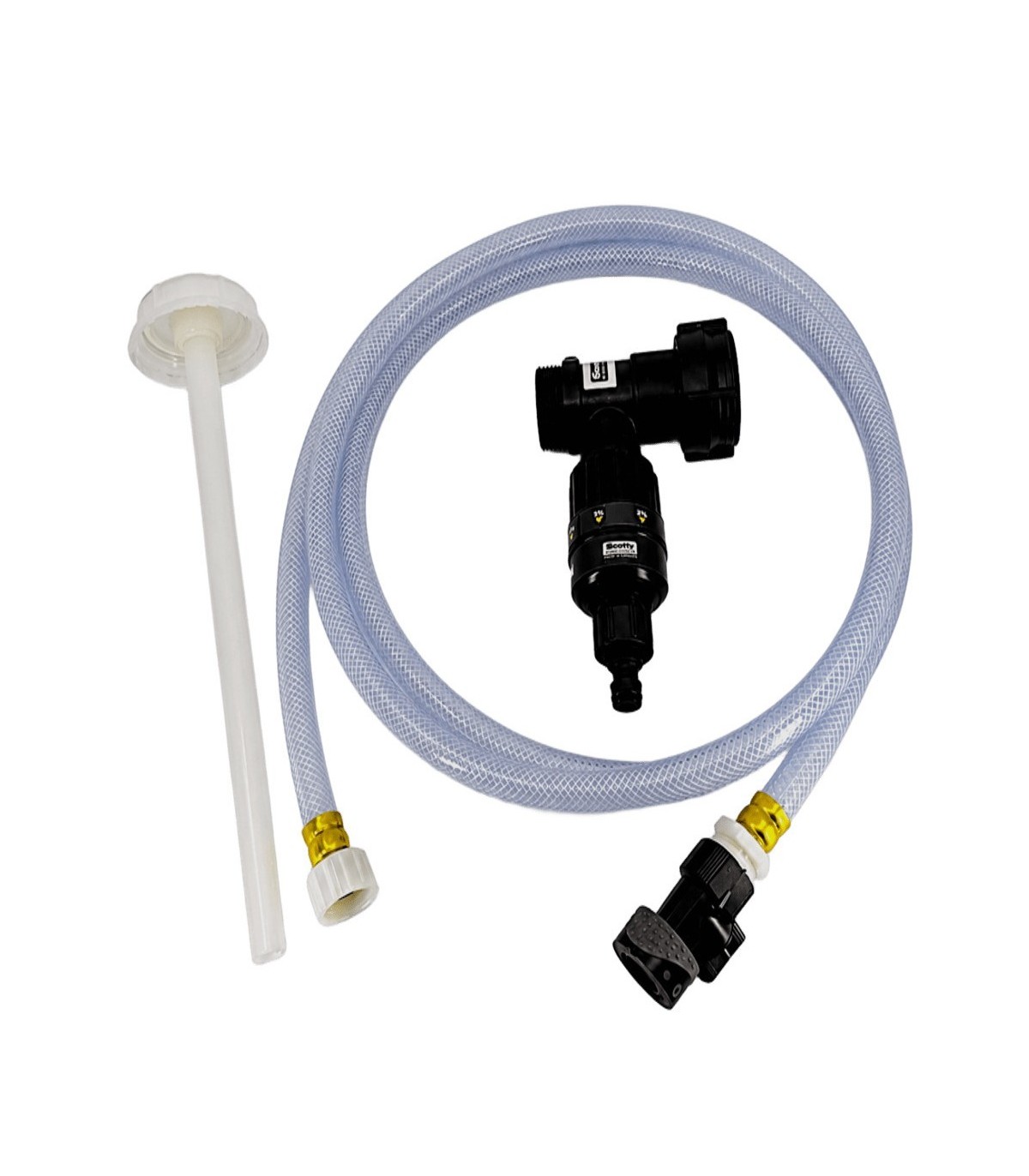

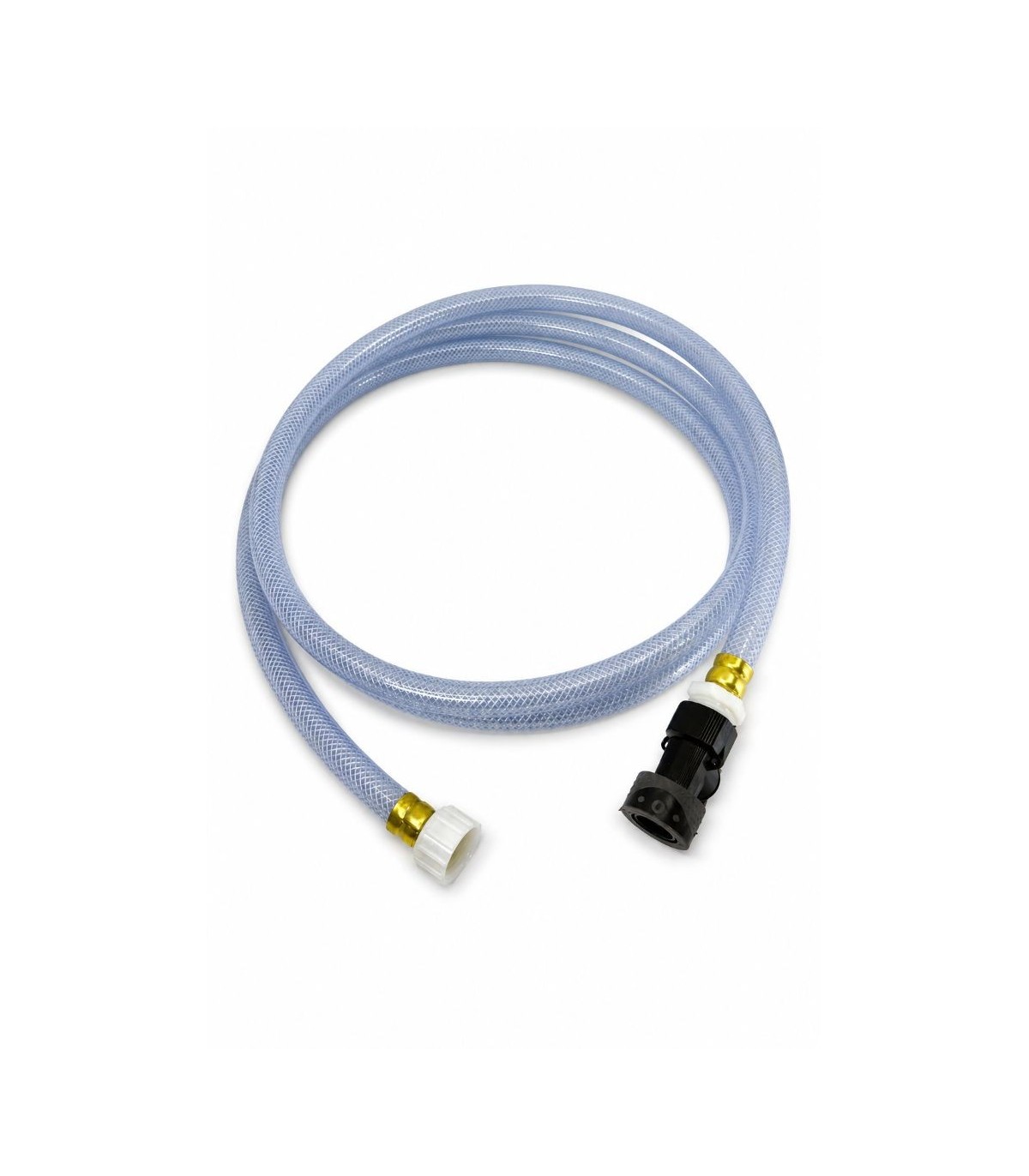

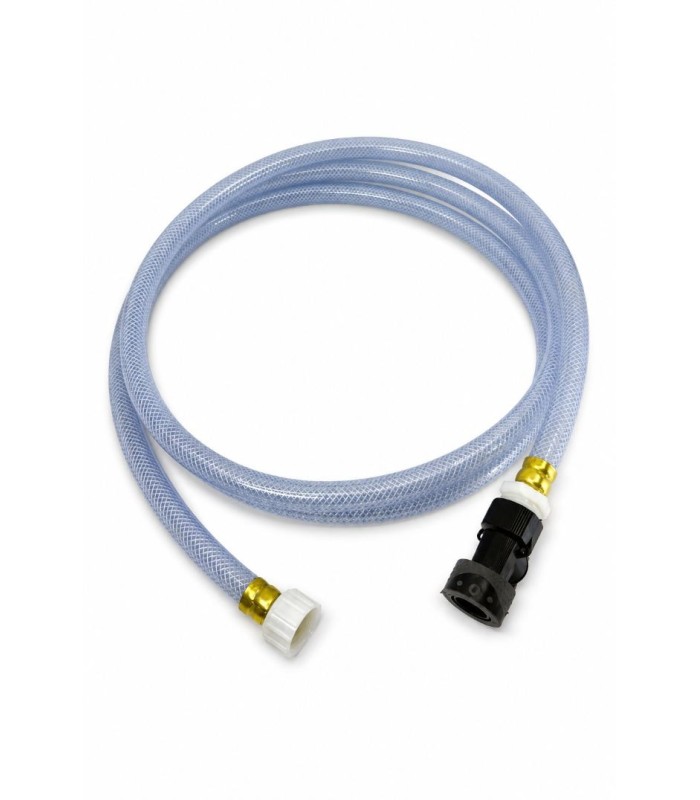

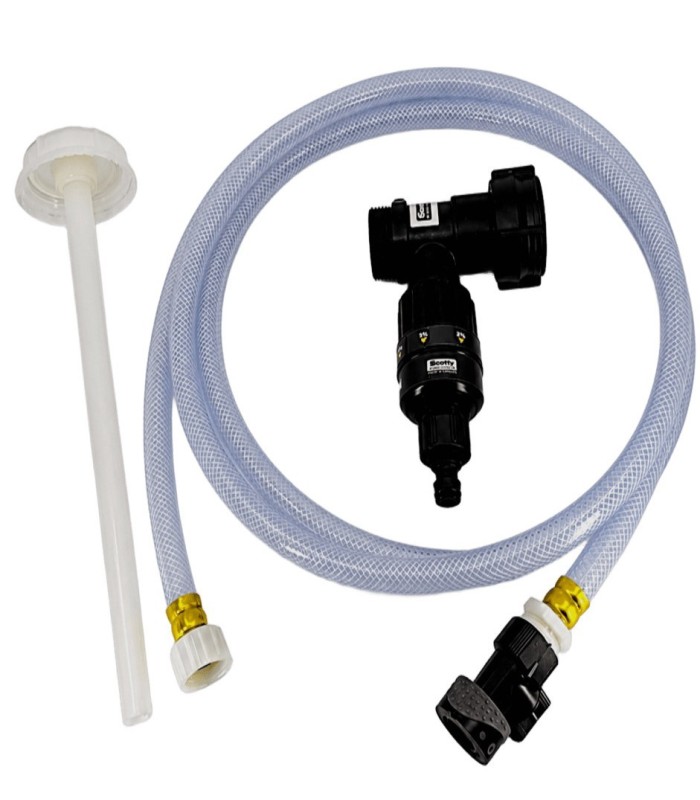

Diese Ausführung wird mit einem Ansaugschlauch geliefert. Diese Venturi-Vorrichtung ermöglicht das Ansaugen des Emulgators und die Einstellung des für den jeweiligen Einsatz geeigneten Mischungsverhältnisses.
Einstellbare Dosierung je nach Schaummittel und Einsatzzweck

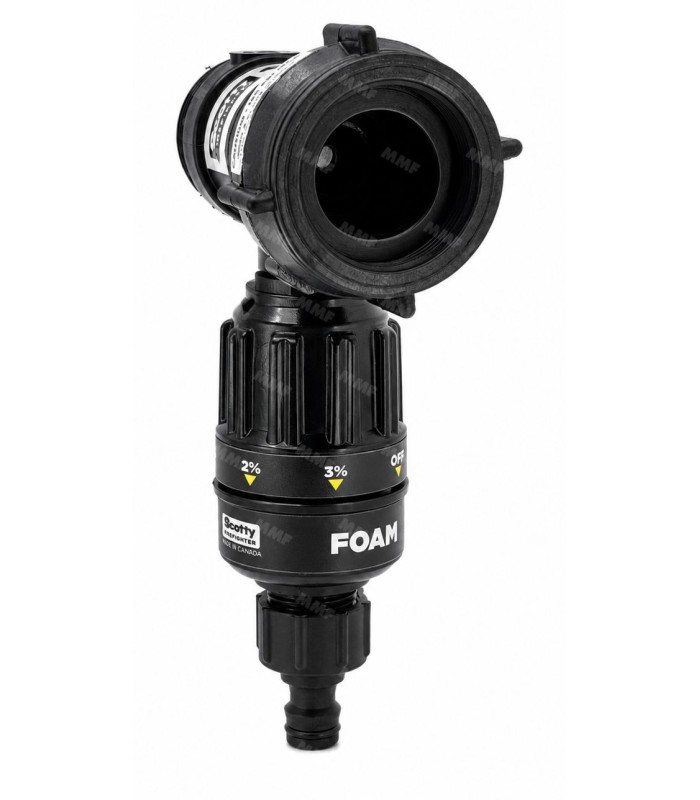

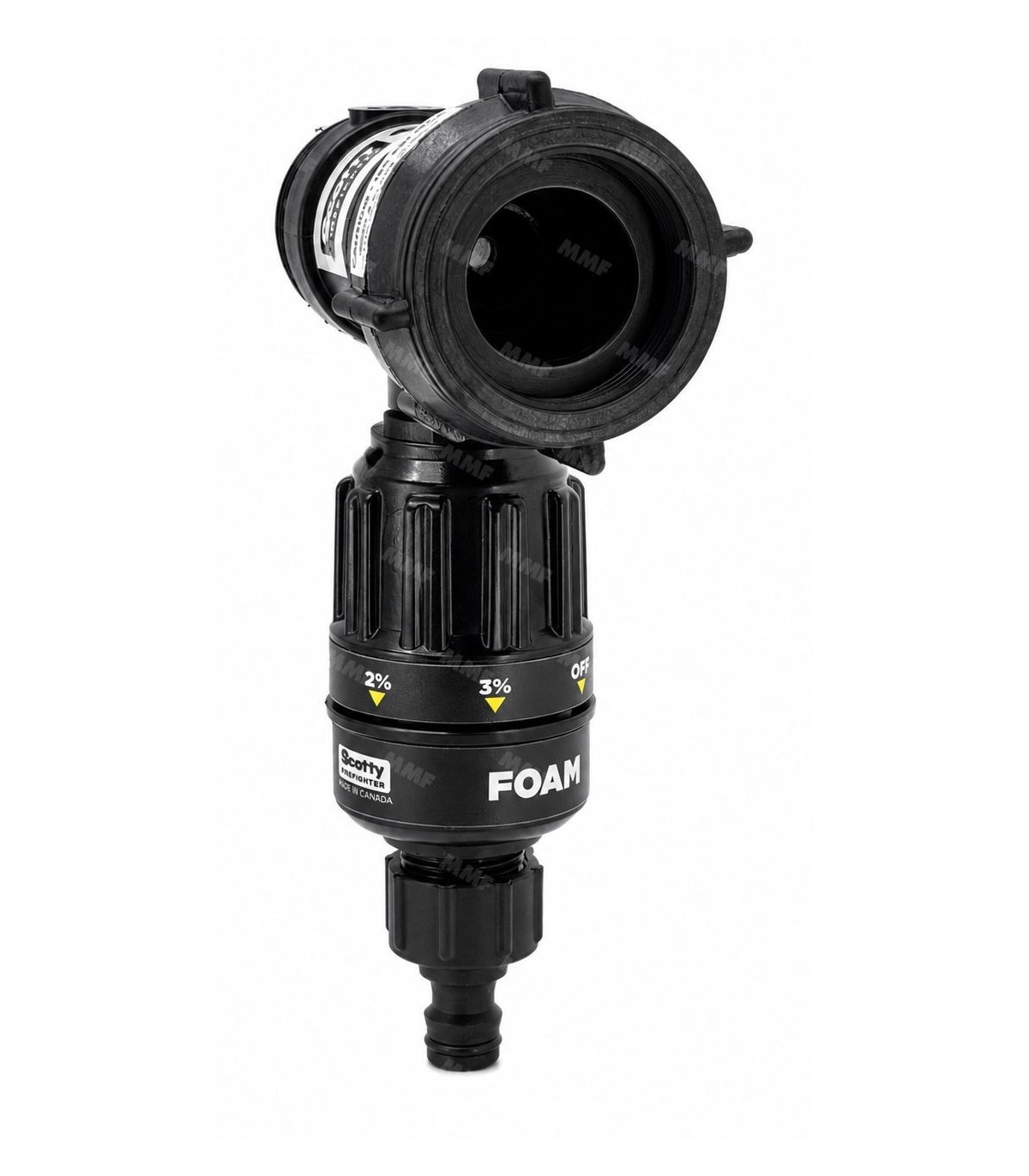

Über den Dosierhahn lässt sich der Anteil je nach Art des verwendeten Schaummittels und der gewünschten Anwendung auswählen. Die verfügbaren Einstellungen sind: AUS, 0,2 %, 0,5 %, 0,7 %, 1 %, 2 % und 3 %.
Dieser Einstellbereich ermöglicht es, die Schaummittelzufuhr an verschiedene Szenarien anzupassen: Zugabe von Additiven, Schaumerzeugung, Einsätze bei industriellen Gefahren, für Landwirte oder den Einsatz mit Schaummitteln, die bestimmte Konzentrationen erfordern.
Einbau an der Pumpe oder am Leitungsende

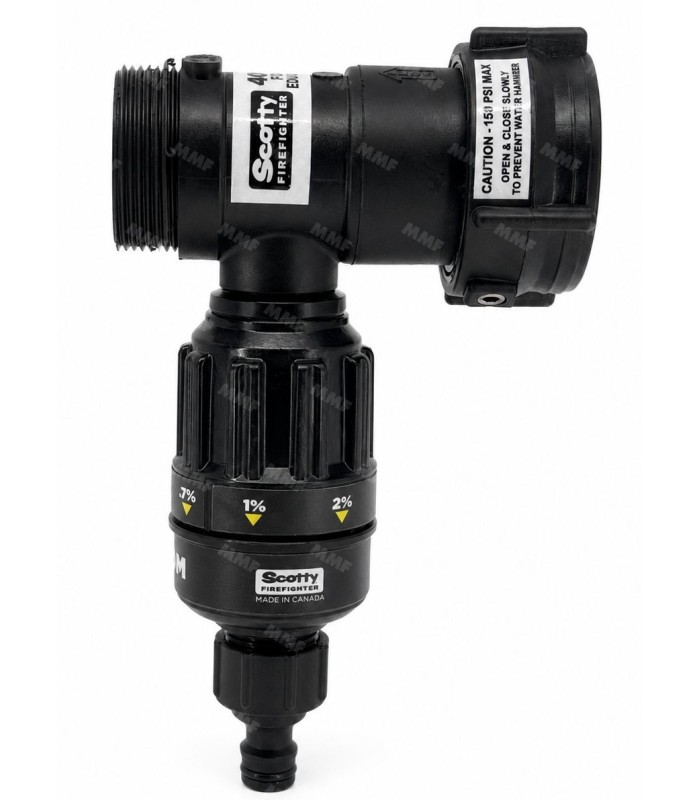

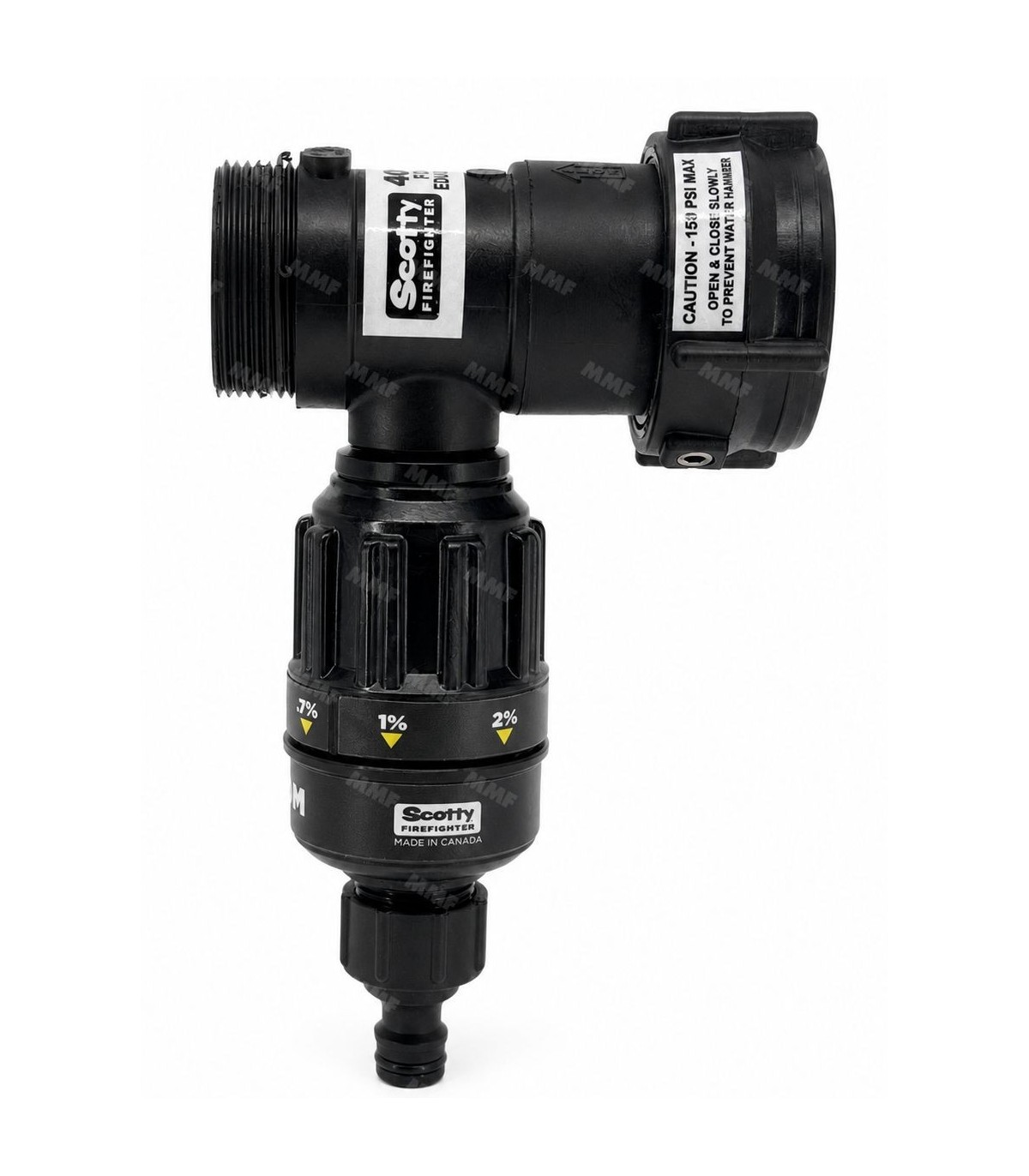

Der Injektor kann an der Pumpe oder am Ende der Leitung montiert werden. Bei Montage des Injektors an der Pumpe beträgt die angegebene maximale Länge des nachgeschalteten Schlauchs ca. 45 m (150 ft).
Um eine gleichbleibende Schaumleistung zu gewährleisten, muss der Injektor mit einer „ hohlstrahlrohr “ oder einem Schaumkopf mit derselben Durchflussrate kombiniert werden. Die Wahl der Durchflussrate, des Dosierungsverhältnisses, des Schaumbildners und der Länge des nachgeschalteten Schlauchs muss vor dem Einsatz überprüft werden.
Technische Daten
| Technische Daten – Inline-Schauminjektor mit Dosierhahn |
| Produkttyp |
Inline-Schauminjektor / Inline-Dosiergerät |
| Aufbau |
Schauminjektor mit Ventil, Dosierhahn und Ansaugschlauchsystem für 5-Gallonen-Kanister |
| Kompatible Leitung |
DN40 (1"1/2) |
| Verfügbare Modelle |
Set 115 l/min und Set 190 l/min |
| Prozentuale Einstellungen |
AUS, 0,2 %, 0,5 %, 0,7 %, 1 %, 2 % und 3 % |
| Verfügbare Durchflussmengen |
Ca. 60, 115 oder 190 l/min je nach Ausführung (15, 30 oder 50 GPM) |
| Montage |
An der Pumpe, in der Anlage oder am Ende der Leitung |
| Maximale Leitungslänge bei Montage an der Pumpe |
45 m (150 ft) |
| Zugehörige Ausrüstung |
Hohlstrahlrohr oder „ schaumstoffspitze “ mit derselben Förderleistung |
Verwendung
- Erzeugung von Schaumlösung in einer Feuerlöschleitung;

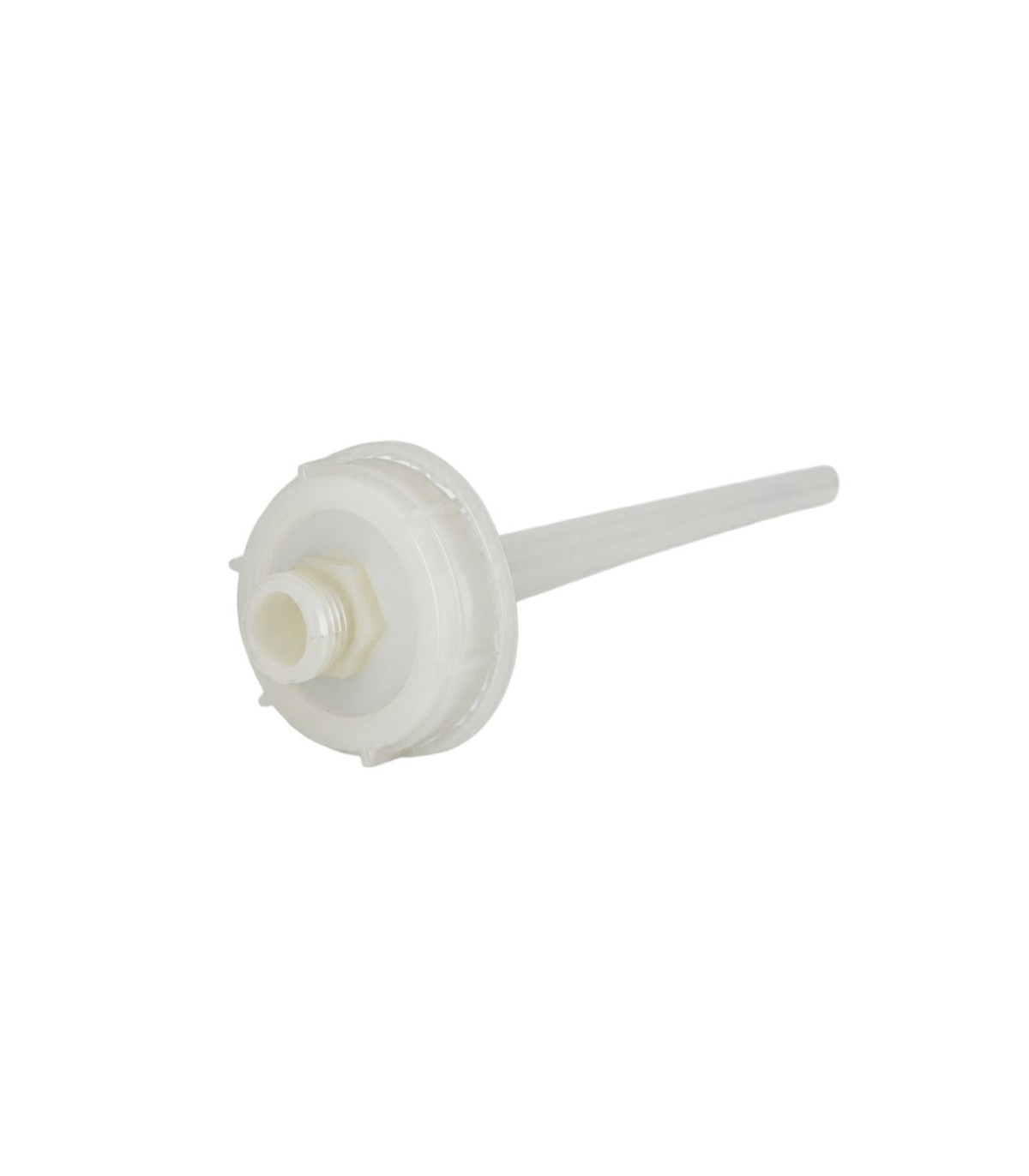

- Ansaugen von Schaummittel aus einem 5-Gallonen-Kanister;
- Schaumauftrag mit einstellbarer Dosierung;
- Einsätze, die mehrere Konzentrationsstufen erfordern;
- Montage an der Pumpe oder am Ende der Leitung;
- Einsatz mit „ hohlstrahlrohr “ oder einem Schaumkopf, der mit der Durchflussmenge des Injektors kompatibel ist;
- Landwirte.
FAQ – Inline-Schauminjektor mit Ventil und Absperrhahn
Was umfasst diese Version des Schauminjektors?
Diese Version umfasstden Schauminjektor, das Ventil und den Hahn sowie das Ansaugsystem für einen 5-Gallonen-Kanister.
Wozu dient der Dosierhahn?
Mit dem einstellbaren Ventil lässt sich die Einspritzrate des Schaummittels je nach Bedarf regulieren. Die verfügbaren Positionen sind OFF, 0,2 %, 0,5 %, 0,7 %, 1 %, 2 % und 3 %.
Wie wählt man die Durchflussmenge des Injektors aus?
Die Durchflussmenge muss der des verwendeten Schaumkopfs oder der Schaum hohlstrahlrohr s entsprechen. Die entsprechenden Herstellerausführungen sind mit 15, 30 oder 50 GPM erhältlich, was etwa 60, 115 oder 190 l/min entspricht. Dieses Produkt wird als 115-l/min-Set und als 200-l/min-Set angeboten.
Kann der Injektor direkt an der Pumpe installiert werden?
Ja. Der Injektor kann an der Pumpe oder am Ende der Leitung montiert werden. Bei der Montage an der Pumpe darf die Länge des nachgeschalteten Schlauchs 45 m nicht überschreiten.
