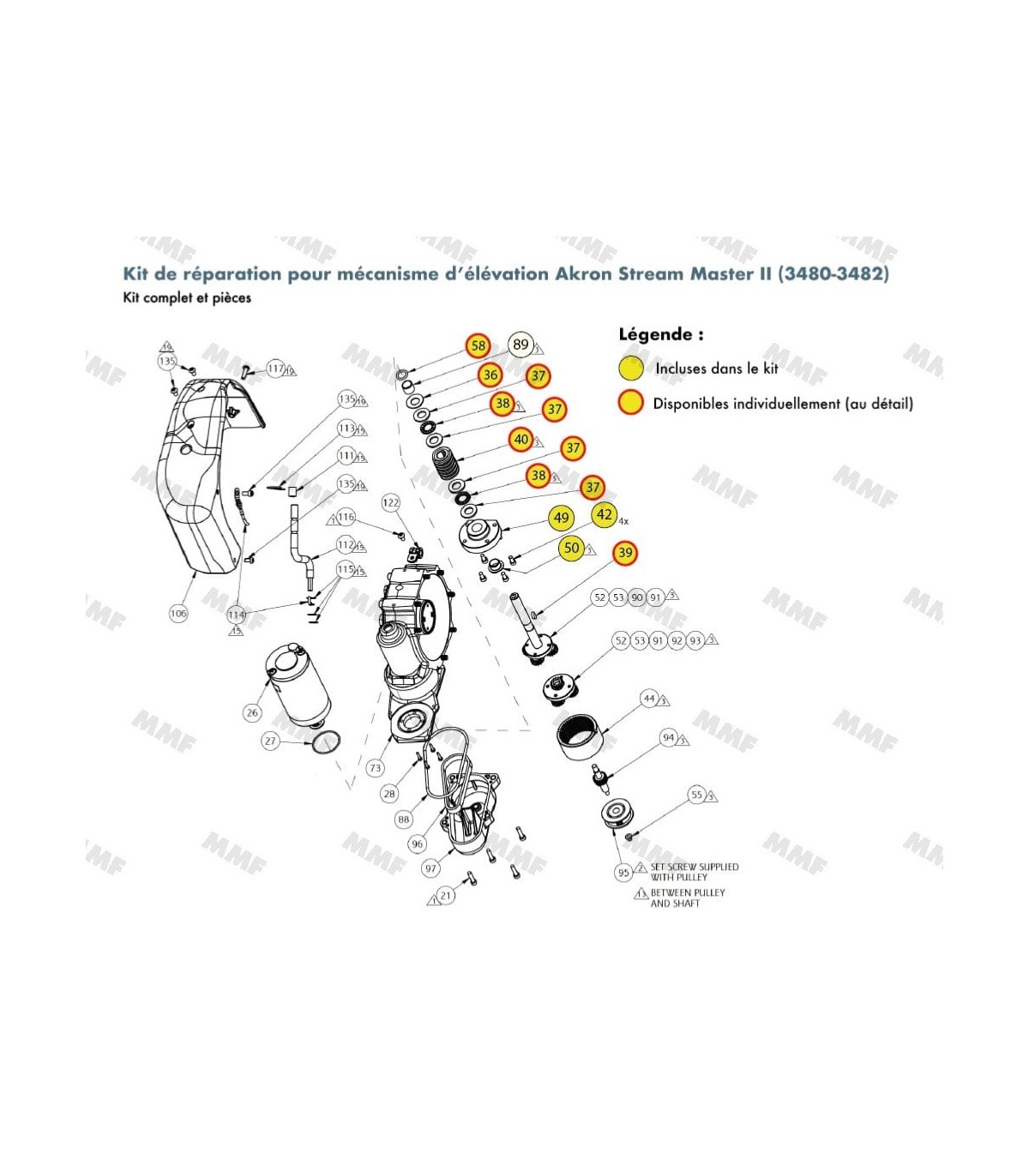

Engrenages : mécanisme d'élévation pour canon Stream Master II (3480-3482 avec volant de manœuvre)
Contenu détaillé :
Pièce n° |
Réf. MMF |
Désignation |
Quantité incluse |
44 |
- |
BAGUE D'ENGRENAGE PLANÉTAIRE |
1 |
52 |
- |
DOUILLE ÉPAULÉE |
8 |
53 |
- |
VIS ÉPAULÉE TÊTE CYLINDRIQUE 6 PANS CREUX |
8 |
90 |
- |
AXE DE ROTATION |
1 |
91 |
- |
ENGRENAGE PLANÉTAIRE |
8 |
92 |
- |
SUPPORT D'ENTRAÎNEMENT |
1 |
93 |
- |
ENTRETOISE ÉPAULÉE |
1 |
Pour accéder aux pièces individuelles, reportez-vous au tableau interactif de l'onglet 'CONTENU DU KIT' (bouton 'En savoir plus' ci-dessous)
Moteur d'élévation pour canons incendie StreamMaster II 3480-3482
Moteur 24V (connecteur Deutsch mâle) pour système d'élévation des modèles de canons incendie AKRON StreamMaster II 3480 et 3482.
Mécanisme de rotation pour canon Stream Master II (3480-3482)
Contenu détaillé :
Pièce n° |
Réf. MMF |
Désignation |
Quantité incluse |
35 |
- |
ENTRETOISE EN TÉFLON |
1 |
36 |
34397 |
|
1 |
37 |
32804 |
4 |
|
38 |
33649 |
2 |
|
39 |
34478 |
1 |
|
40 |
34839 |
1 |
|
42 |
- |
VIS TÊTE CYLINDRIQUE 6 PANS CREUX |
4 |
43 |
32790 |
1 |
|
47 |
- |
VIS SANS FIN EN TÉFLON |
1 |
48 |
34521 |
1 |
|
49 |
- |
OBTURATEUR |
1 |
Pour accéder aux pièces individuelles, reportez-vous au tableau interactif de l'onglet CONTENU DU KIT
Engrenages : mécanisme d'élévation pour canon Stream Master II (3480-3482)
Contenu détaillé :
Pièce n° |
Réf. MMF |
Désignation |
Quantité incluse |
52 |
- |
DOUILLE ÉPAULÉE |
8 |
53 |
- |
VIS ÉPAULÉE TÊTE CYLINDRIQUE 6 PANS CREUX |
8 |
90 |
- |
AXE DE ROTATION |
1 |
91 |
- |
ENGRENAGE PLANÉTAIRE |
8 |
92 |
- |
SUPPORT D'ENTRAÎNEMENT |
1 |
93 |
- |
ENTRETOISE ÉPAULÉE |
1 |
GOUPILLE ELASTIQUE 744341 302 .0625 x .375
Goupille élastique cylindrique fendue en acier inoxydable pour mécanismes AKRON 302 .0625 x .375.
RONDELLE DE BUTÉE ÉPAISSE 784130 0.126 TRD1220
Rondelle de butée épaisse pour mécanismes AKRON 784130 0.126 TRD1220.
ROULEMENT À AIGUILLES 704941 3/8ID B-67
Roulement à aiguilles pour mécanismes AKRON 704941 3/8ID B-67.
JOINT TORIQUE 757446 2-347
Joint torique en caoutchouc nitrile pour mécanismes AKRON 757446 N70 2-347.
