Norme ATEX et éclairage : comprendre les zones, le marquage et choisir un matériel adapté

Posté sur3 Semaines auparavant par André CUZIN

Pour aller à l’essentiel

L’ATEX concerne les atmosphères explosives ou explosibles : gaz, vapeurs, brouillards inflammables ou poussières combustibles peuvent créer un risque d’explosion lorsqu’ils sont mélangés à l’air en présence d’une source d’inflammation.
Un éclairage ATEX ne se choisit pas uniquement selon sa puissance lumineuse : la zone d’utilisation, le marquage, le groupe de gaz ou de poussières, la classe de température, l’indice de protection, les batteries autorisées et les conditions d’usage doivent être vérifiés.
La réparation d’un produit ATEX doit rester strictement encadrée : une lampe ou un projecteur destiné à une atmosphère explosive doit conserver son intégrité technique, son étanchéité, sa traçabilité et les conditions prévues par le fabricant.

ATEX : que signifie cette certification et dans quel cadre s’applique-t-elle ?

Que signifie l’acronyme ATEX ?

Le terme ATEX vient de l’expression ATmosphères EXplosibles. Il désigne un cadre européen relatif aux équipements et aux lieux de travail exposés à un risque d’explosion lié à la présence de gaz, vapeurs, brouillards ou poussières combustibles. Dans le langage courant, on parle souvent d’atmosphère explosive. Le terme est compréhensible et largement employé, y compris dans les textes réglementaires européens, mais l’expression atmosphère explosible est plus précise car elle insiste sur le fait que l’atmosphère n’est pas nécessairement explosive en permanence, mais qu’elle peut le devenir si certaines conditions sont réunies.

Pour faire court :

explosif / explosivité renvoie à une substance ou à un phénomène capable d’exploser ;
explosible / explosibilité désigne plutôt une situation potentielle : un mélange air/gaz, air/vapeur ou air/poussière qui peut devenir explosif en présence d’une source d’inflammation.

Cette distinction est essentielle pour comprendre la logique ATEX : il ne s’agit pas seulement d’identifier des produits dangereux, mais d’analyser des environnements, des conditions d’exploitation et des équipements susceptibles de créer un risque.

Pourquoi un cadre ATEX a-t-il été mis en place ?

Le besoin d’un cadre ATEX vient d’un constat simple : dans certains environnements professionnels, un équipement apparemment banal peut devenir une source d’inflammation et provoquer une catastrophe. Ainsi, une étincelle électrique, une surface chaude, une décharge électrostatique, un composant non adapté ou une batterie incorrecte dans un environnement particulier avec des substances qui peuvent paraître inoffensives suffisent parfois à déclencher un événement grave.

Le cadre ATEX vise donc à organiser la prévention autour de deux axes complémentaires :

les équipements destinés à être utilisés en atmosphères explosibles ;
les lieux de travail où des atmosphères explosives peuvent se former.

La directive européenne 2014/34/UE encadre les équipements et systèmes de protection destinés à être utilisés en atmosphères explosibles. Elle définit notamment les exigences essentielles de santé et de sécurité ainsi que les procédures d’évaluation de conformité avant mise sur le marché. La directive 1999/92/CE porte, elle, sur les exigences minimales visant à améliorer la protection de la sécurité et de la santé des travailleurs susceptibles d’être exposés au risque d’atmosphères explosives.

En France, cette logique se traduit notamment par l’évaluation du risque d’explosion et par le document relatif à la protection contre les explosions, intégré au document unique d’évaluation des risques professionnels, comme le rappelle l’INRS.

Un peu d’histoire

Le 14 décembre 1785, la boulangerie Giacomelli à Turin est le théâtre d’un fait divers tragique : un commis de la boulangerie était en train de pelleter de la farine, éclairé par une bougie à flamme nue, ce qui provoqua l’inflammation des poussières de farine en suspension dans l’air. Cet événement isolé a eu une portée historique car il a marqué un tournant dans la prise de conscience des dangers liés à la poussière en suspension dans l'air dans les environnements industriels. L'explosion survenue à la boulangerie Giacomelli a donné lieu à une enquête et a finalement contribué à la mise en place des premières mesures de sécurité visant à prévenir des catastrophes similaires.

C’est ainsi que, petit à petit, s’est imposée la nécessité de prendre en compte l’environnement de travail pour adapter le matériel en fonction des risques :

1815 : invention de la lampe Davy, avec sa grille métallique fine, est la première lampe de sûreté : elle réduit drastiquement le risque d’embrasement des gaz dans les mines (le fameux "coup de grisou")
Début du XXème siècle : l’éclairage électrique remplace peu à peu la flamme dans les zones dangereuses et les méthodes de protection contre les dangers liés aux sources électriques se développent. À titre d’exemple , le concept de sécurité intrinsèque est formalisé à la suite d’une explosion dans la mine de Senghenydd (Pays de Galles) le 14 octobre 1913, la pire catastrophe minière du Royaume-Uni.
Années 1930 : l’Allemagne instaure les premières normes de protection des installations électriques dans les zones dangereuses.

Quelques dates-clés pour comprendre l’évolution du cadre ATEX

La réglementation ATEX ne s’est pas construite en une seule étape. Elle s’inscrit dans une évolution européenne progressive visant à harmoniser les exigences de sécurité, à faciliter la libre circulation des équipements conformes et à mieux protéger les travailleurs exposés aux atmosphères explosives.

Date	Jalons historiques	Ce qu’il faut retenir
18 déc. 1975	Directive 76/117/CEE	Première base européenne importante pour rapprocher les législations des États membres concernant les matériels électriques utilisables en atmosphères explosibles.
1979	Directive 79/196/CEE	Mise en place d’exigences complémentaires pour certains matériels électriques et d’un marquage communautaire distinctif pour les équipements concernés.
23 mars 1994	Directive 94/9/CE, souvent appelée ancienne directive ATEX	Elle étend et modernise le cadre applicable aux équipements et systèmes de protection destinés aux atmosphères explosibles. Elle prévoit aussi l’abrogation des anciennes directives 76/117/CEE, 79/196/CEE et 82/130/CEE à compter du 1er juillet 2003.
1er mars 1996	Application de la directive 94/9/CE	Début d’application des dispositions issues de la directive 94/9/CE après transposition par les États membres.
16 décembre 1999	Directive 1999/92/CE, dite ATEX “travailleurs”	Cette directive fixe les exigences minimales pour améliorer la protection de la sécurité et de la santé des travailleurs susceptibles d’être exposés au risque d’atmosphères explosives.
30 juin 2003	Date limite de transposition de la directive 1999/92/CE	Les États membres devaient transposer la directive 1999/92/CE au plus tard à cette date.
1er juillet 2003	Pleine application de la directive 94/9/CE comme cadre principal pour les équipements ATEX	À partir de cette date, les anciennes réglementations nationales ou européennes divergentes sont remplacées par le cadre harmonisé de la directive 94/9/CE pour les équipements concernés.
26 février 2014	Adoption de la directive 2014/34/UE	Nouvelle directive ATEX “équipements”, alignée sur le nouveau cadre législatif européen. Elle conserve l’esprit général de l’ATEX, tout en réorganisant et en clarifiant les obligations des acteurs économiques.
20 avril 2016	Application de la directive 2014/34/UE	La directive 2014/34/UE remplace la directive 94/9/CE et devient le cadre applicable pour les équipements et systèmes de protection destinés aux atmosphères explosibles.

Cette chronologie montre que l’ATEX est d’abord née d’un besoin d’harmonisation technique en Europe, avant de devenir un cadre complet associant conception des équipements, évaluation de conformité, marquage, zonage des lieux de travail et prévention du risque d’explosion.

Pour les éclairages professionnels, cette évolution a une conséquence directe : une lampe, une frontale ou un projecteur destiné à une atmosphère explosive ne peut pas être sélectionné uniquement sur des critères classiques de puissance, d’autonomie ou de robustesse. Il doit être lu comme un équipement technique inscrit dans un cadre réglementaire précis, répondant à des exigences spécifiques liées à des typologies de risques clairement définies.

ATEX : une certification européenne, pas une norme universelle

L’ATEX est un cadre européen. Un produit certifié ATEX est donc conçu et évalué pour répondre à des exigences applicables dans l’Union européenne et dans les pays reconnaissant ce cadre. Cela ne signifie pas qu’une certification ATEX vaut automatiquement reconnaissance universelle. Selon les marchés, d’autres référentiels peuvent être exigés. Parmi les plus connus, on retrouve notamment :

IECEx, système international de certification relatif aux équipements utilisés en atmosphères explosives ;
les classifications nord-américaines de type Class / Division ou Class / Zone ;
des exigences nationales ou sectorielles propres à certains pays ou industries.

L’IECex est un système international de certification des équipements destinés aux atmosphères explosives, utilisé pour faciliter la reconnaissance de la conformité à l’échelle internationale. Pour l’utilisateur, cette distinction est importante. La mention “ATEX” ne suffit pas à elle seule : il faut vérifier le marquage exact, la zone concernée, le certificat, la notice, les conditions d’utilisation et les éventuelles certifications complémentaires selon le pays ou le site d’exploitation.

Qu’est-ce qu’une zone ATEX ?

Définition d’une atmosphère explosive ou explosible

Une zone ATEX est un emplacement dans lequel une atmosphère explosive est présente, susceptible d’être présente ou peut apparaître dans certaines conditions. Cette atmosphère peut être créée par :

des gaz inflammables ;
des vapeurs de solvants ou d’hydrocarbures ;
des brouillards inflammables ;
des poussières combustibles en suspension dans l’air.

L’objectif du zonage est de déterminer le niveau de risque afin de sélectionner les équipements adaptés. Une zone où le risque est permanent ou fréquent ne se traite pas comme une zone où le risque est rare et de courte durée.

Pourquoi le risque ATEX concerne les sites industriels, les secours et la maintenance

Le risque ATEX est souvent associé à la pétrochimie ou aux raffineries. C’est exact, mais incomplet. De nombreux environnements professionnels peuvent être concernés :

dépôts de carburants ;
sites chimiques ;
plateformes industrielles ;
stations d’épuration ;
silos céréaliers ;
ateliers de peinture ;
industries pharmaceutiques ou cosmétiques utilisant solvants et poudres ;
zones portuaires ;
maintenance en espaces confinés ;
interventions de secours sur sites à risques.

Dans ces contextes, l’éclairage est un sujet majeur. Un intervenant doit pouvoir travailler, inspecter, évacuer ou sécuriser une zone avec une lumière suffisante, sans introduire un équipement susceptible de devenir une source d’inflammation.

Gaz, vapeurs, brouillards et poussières : deux familles de risques à distinguer

Les atmosphères ATEX sont généralement classées en deux grandes familles :

gaz, vapeurs et brouillards inflammables ;
poussières combustibles.

Cette distinction est fondamentale car un équipement adapté à une atmosphère gazeuse n’est pas automatiquement adapté à une atmosphère poussiéreuse. Le marquage ATEX indique précisément le type d’atmosphère concernée, par exemple avec les lettres G pour gaz et D pour poussières ("Dust" en anglais).

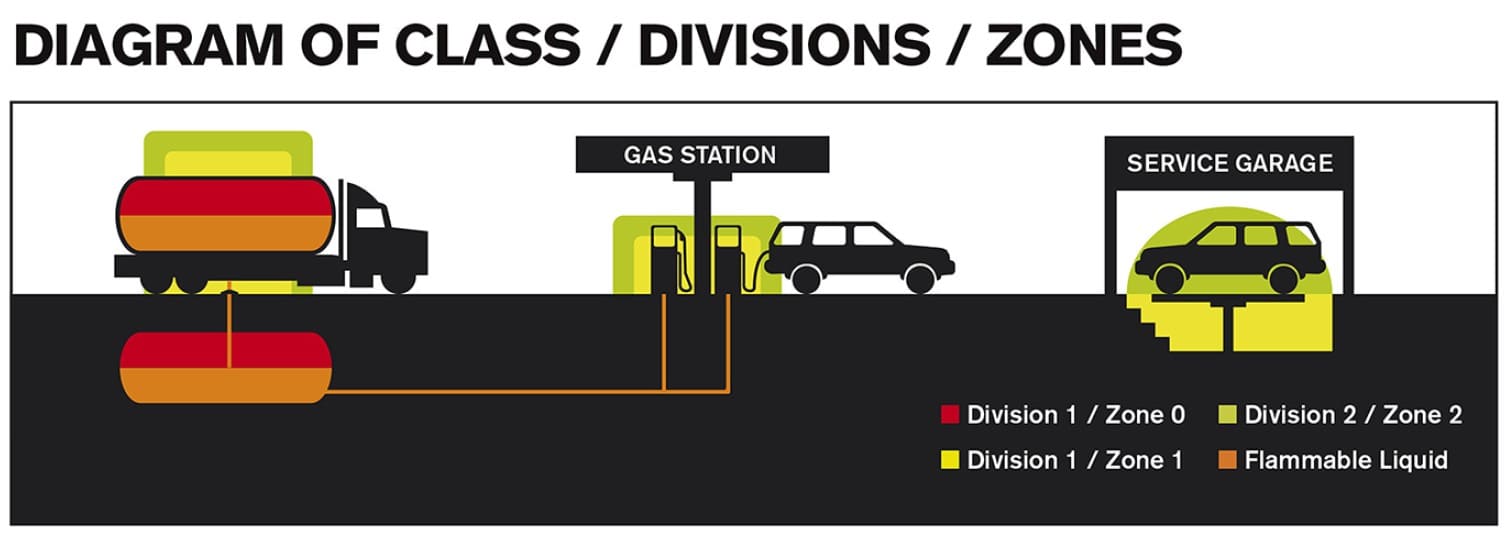

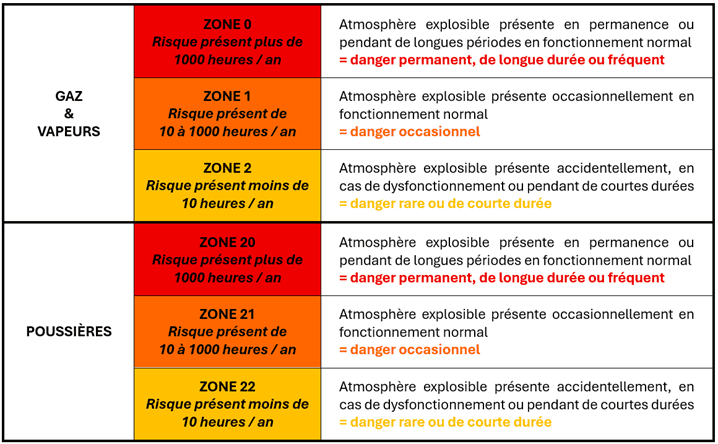

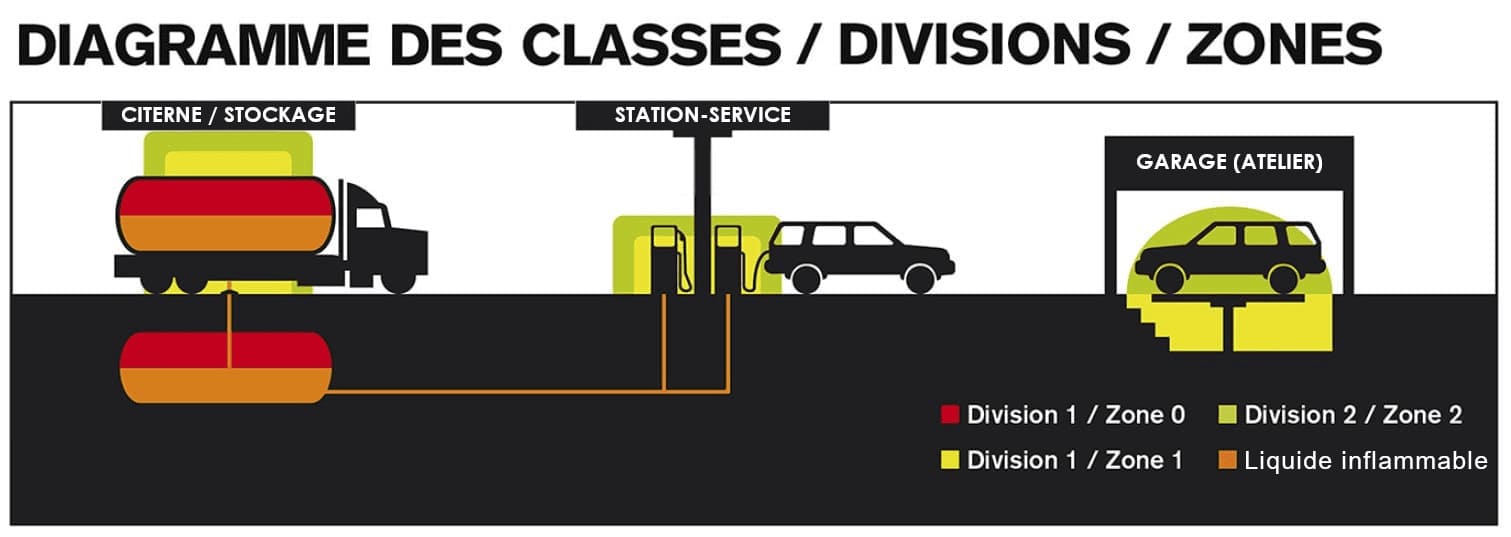

Zones ATEX 0, 1, 2 et 20, 21, 22 : comment les comprendre ?

Pour les gaz, vapeurs et brouillards inflammables, les zones sont classées en trois niveaux, et pour les poussières combustibles la logique est équivalente, avec une numérotation différente :

Pourquoi le zonage doit être défini par l’exploitant ou une personne compétente

Le fournisseur d’un éclairage ATEX peut accompagner le choix d’un produit à partir d’une zone déjà identifiée. En revanche, il ne remplace pas l’analyse des risques localement spécifiques. La définition des zones d’intervention et leur classification ATEX relève de l’exploitant, de l’employeur ou d’un intervenant compétent mandaté pour cette analyse. En effet, ce zonage dépend de nombreux paramètres propres au lieu d’intervention concerné : substances présentes, ventilation, fréquence des dégagements, procédés industriels, température, nettoyage, maintenance, configuration des locaux, historique d’exploitation…

Pour les fournisseurs d’équipements ATEX, l’enjeu est alors d’aider le client à sélectionner un éclairage cohérent avec une zone donnée, et non de définir à sa place le classement ATEX de son installation.

Pourquoi utiliser un éclairage ATEX plutôt qu’un éclairage standard ?

Les sources d’inflammation possibles sur un appareil électrique

Une lampe ou un projecteur standard peut sembler robuste, étanche ou adapté au terrain, mais cela ne suffit pas pour une utilisation en atmosphère explosive. Il faut une conception spécifique car un appareil électrique standard peut présenter plusieurs risques : échauffement excessif d’une surface, arc électrique, production d’étincelles (internes ou externes), décharge électrostatique, batterie inadaptée, défaut d’étanchéité, composant remplacé par une pièce non validée, ouverture du boîtier dans une zone dangereuse…

Un éclairage ATEX est donc conçu pour limiter ces risques dans un cadre défini. Il ne s’agit donc pas simplement d’une lampe “plus solide”, mais d’un équipement dont la conception, les composants et l’alimentation répondent à des exigences précises formalisées par un marquage obligatoire.

Lampe torche, lampe frontale, projecteur autonome : des usages différents

Le choix d’un éclairage ATEX dépend aussi de l’usage terrain. Une lampe torche ATEX est adaptée aux rondes, inspections, contrôles visuels, interventions ponctuelles ou travaux nécessitant un éclairage mobile et direct. Une lampe frontale ATEX permet de conserver les mains libres. Elle est particulièrement utile en maintenance, en inspection d’équipements, en espaces confinés ou lors d’interventions nécessitant de manipuler des outils. Un projecteur autonome ATEX répond à un autre besoin : éclairer une zone de travail, une intervention de secours, un périmètre technique ou une opération prolongée. Dans ce cas, l’autonomie, la stabilité, la puissance lumineuse, le faisceau et la facilité de déploiement deviennent déterminants.

Éclairage ATEX et intervention terrain : visibilité, sécurité et mobilité

Un bon éclairage ATEX doit concilier deux exigences : la sécurité réglementaire et l’efficacité opérationnelle. Sur le terrain, les utilisateurs attendent une lumière suffisante, une autonomie compatible avec la durée de mission, une mise en œuvre rapide, une bonne résistance mécanique, une utilisation intuitive avec gants ou équipements de protection et une traçabilité claire du modèle, du marquage et des accessoires autorisés.

C’est sur ces critères que les g ammes professionnelles trouvent leur intérêt : elles répondent à des usages concrets, tout en s’inscrivant dans un cadre de sécurité exigeant.

Comment comprendre le marquage ATEX d’une lampe ou d’un projecteur ?

Le marquage ATEX permet d’identifier les conditions dans lesquelles un produit peut être utilisé. Il peut paraître complexe, mais il suit une logique structurée.

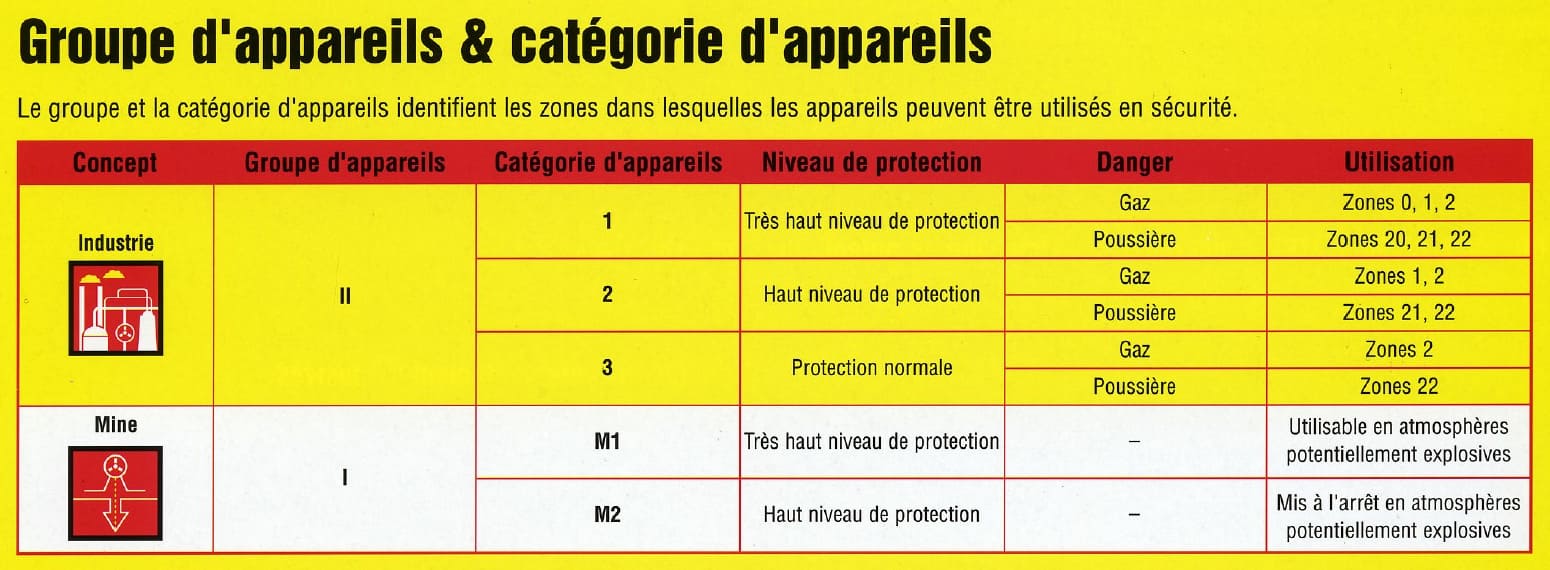

Groupe d’équipement, catégorie et type d’atmosphère : G ou D

Le marquage commence par distinguer le type d’environnement dans lequel l’appareil peut être utilisé : groupe I pour les mines et groupe II pour le reste. Cette distinction est exclusive dans le sens où un équipement certifié groupe II ne doit pas être utilisé dans une mine (= groupe I). Cette différenciation s’accompagne de l’identification de la catégorie d’équipement (1/2/3/M1/M2 ou zones 0-20/1-21/2-22) et du type d’atmosphère environnante (G/D).

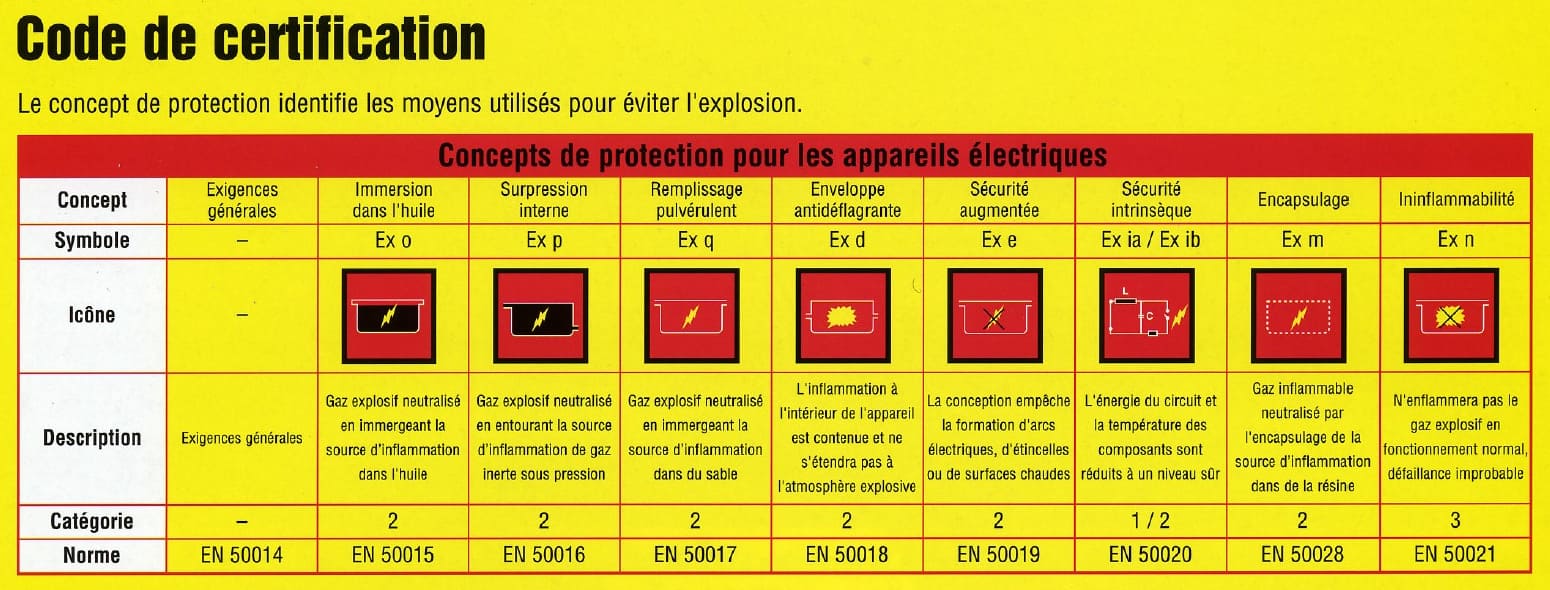

Modes de protection, groupes de gaz et classes de température

Le marquage doit ensuite spécifier le mode de protection utilisé contre le risque d’explosion, le groupe de gaz ou de poussières concerné et la classe de températures au-delà desquelles il y a risque d’explosion :

Le mode de protection utilisé contre l’explosion (Ex) avec indication du moyen utilisé symbolisé par une (ou un ensemble de) lettre(s) :

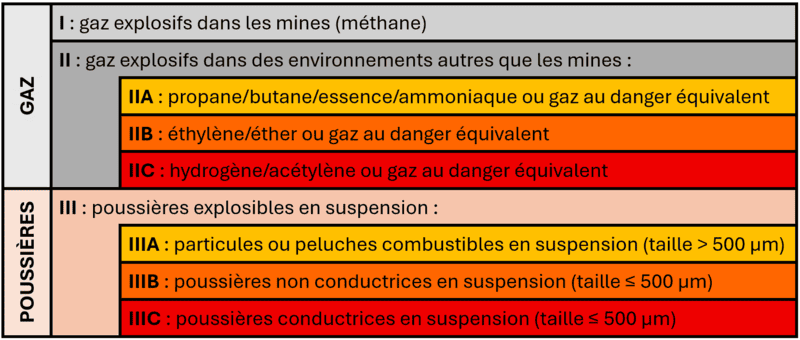

Le groupe de gaz ou de poussières concerné :
- Les groupes de gaz (I et II) indiquent le niveau de sensibilité du mélange explosible. Ils sont classés notamment en fonction de leur sensibilité à l’inflammation en trois familles (en plus de celle réservée aux mines) : IIA, IIB et IIC (IIC étant la famille la plus dangereuse).
- Le groupe de poussières (III) sont classées notamment en fonction de leur état de division (taille de particules) et de leur conductivité, en trois familles : IIIA, IIIB et IIIC (IIIC étant la famille la plus dangereuse).

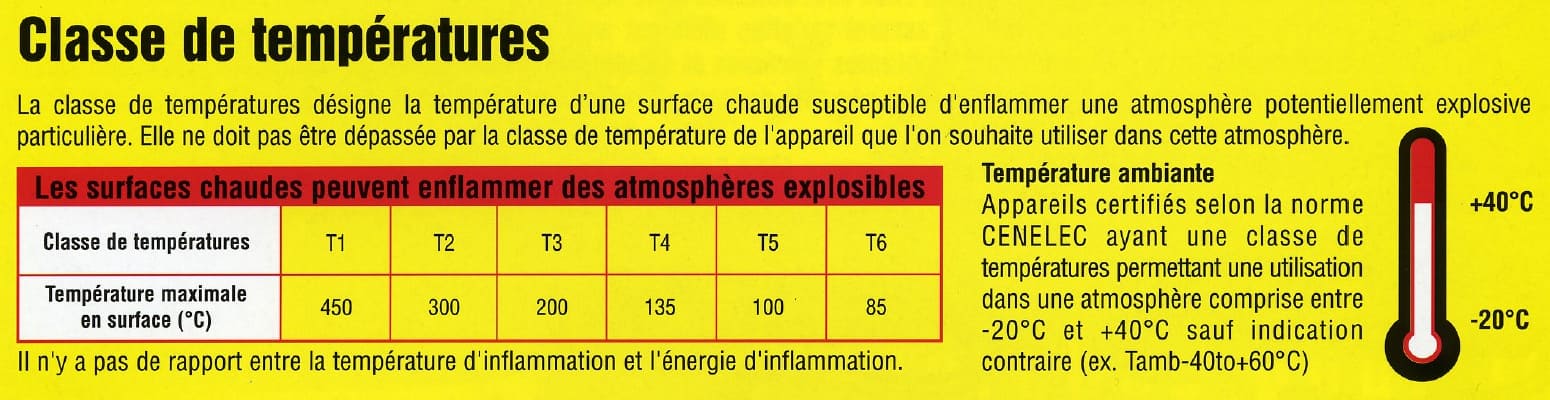

La classe de températures indique la température maximale de surface que l’équipement peut atteindre. C’est un critère essentiel : un appareil ne doit pas atteindre une température susceptible d’enflammer l’atmosphère environnante.

Les classes couramment rencontrées vont de T1 à T6, T6 correspondant à la température maximale de surface la plus basse. La classe de température doit être analysée indépendamment du groupe de gaz : un gaz difficile à enflammer par énergie d’allumage peut avoir une température d’auto-inflammation différente.

EPL : Ga, Gb, Gc, Da, Db, Dc

Pour terminer, le marquage ATEX indique l’EPL (pour « Equipment Protection Level » en anglais) qui indique le niveau de protection de l’équipement :

Atmosphère	EPL	Niveau général
Gaz	Ga	Très haut niveau de protection
Gaz	Gb	Haut niveau de protection
Gaz	Gc	Niveau renforcé pour risque plus limité

Atmosphère	EPL	Niveau général
Poussières	Da	Très haut niveau de protection
Poussières	Db	Haut niveau de protection
Poussières	Dc	Niveau renforcé pour risque plus limité

Cette lecture permet de mieux relier le produit à la zone d’utilisation, mais elle ne remplace jamais la notice, le certificat et les prescriptions fabricant.

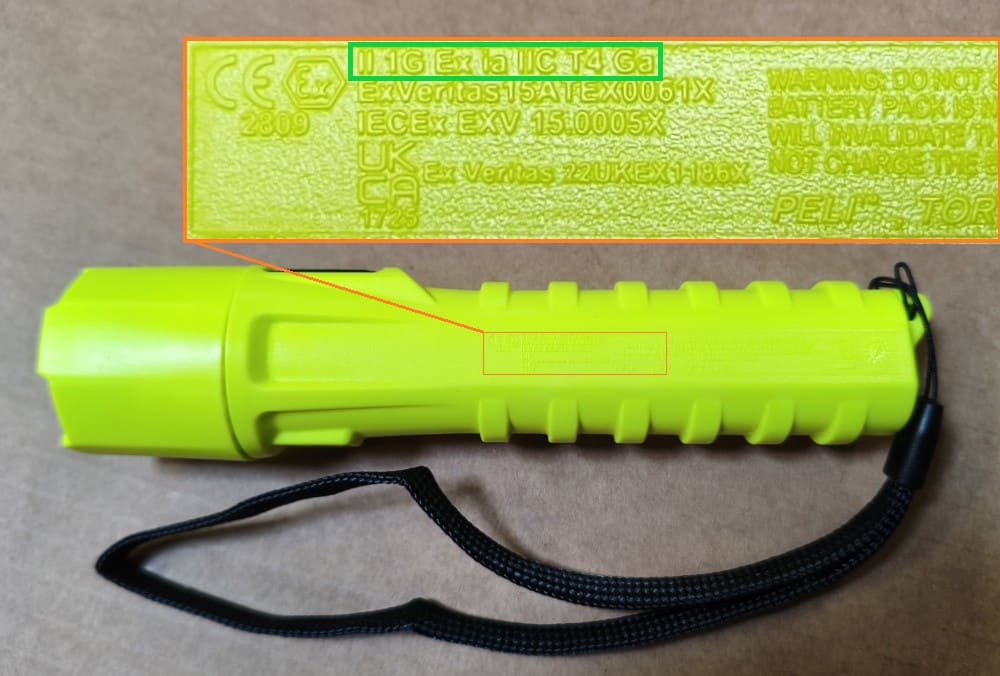

Exemple de lecture d’un marquage ATEX sur un éclairage professionnel

Prenons l’exemple d’un marquage de type :

II 1G Ex ia IIC T4 Ga

Il se lira ainsi :

Élément	Signification simplifiée
II	Groupe d’équipement destiné aux industries de surface, hors mines grisouteuses
1G	Catégorie 1 pour atmosphères gaz, utilisable dans les zones les plus exigeantes selon le certificat
Ex	Matériel répondant à un mode de protection contre l’explosion
ia	Sécurité intrinsèque de niveau élevé
IIC	Groupe de gaz exigeant, incluant notamment des gaz très sensibles
T4	Température maximale de surface compatible avec la classe T4
Ga	Niveau de protection de l’équipement pour gaz

Il indique que l’équipement est destiné aux industries de surface, pour atmosphères gaz, avec une catégorie élevée, une sécurité intrinsèque, une compatibilité avec le groupe gaz IIC et une classe de température T4. Concrètement, pour un utilisateur professionnel, ce marquage permet de vérifier si la lampe ou le projecteur correspond à la zone définie sur le site. Il doit être lu avec la notice, les conditions d’utilisation, les accessoires autorisés et les éventuelles restrictions signalées dans le certificat.

Comment choisir un éclairage ATEX adapté à son environnement ?

Choisir selon la zone : zone 0, zone 1 ou zone 2

La première question à poser n’est pas : “Quelle lampe éclaire le plus ?” mais : dans quelle zone sera-t-elle utilisée ? Un produit utilisable en zone 0 répond à un niveau d’exigence supérieur à un produit destiné uniquement à une zone 1 ou 2. À l’inverse, un produit prévu pour une zone 1 ne doit pas être supposé utilisable en zone 0 sans certification explicite. La même logique s’applique aux poussières : un produit conçu pour une atmosphère gaz ne convient pas automatiquement à une zone poussières. Il faut vérifier le marquage complet.

On dit habituellement « qui peut le plus peut le moins », mais avec l’ATEX, la logique s’inverse : ici, « qui peut le moins peut le plus » ! Concrètement, dans le cas des zones gaz et vapeurs :

un matériel certifié Zone 0 peut être utilisé sans danger en zones 0, 1 et 2
un matériel certifié Zone 1 peut être utilisé sans danger en zones 1 et 2 mais pas en zone 0
un matériel certifié Zone 2 peut être utilisé sans danger en zone 2 mais pas en zones 0 et 1

Même logique, bien entendu, pour les zones poussières !

Vérifier le groupe de gaz ou de poussières

Le groupe de gaz ou de poussières doit correspondre au risque identifié sur le site. Un éclairage utilisé dans une atmosphère contenant de l’hydrogène, de l’acétylène, des solvants, des hydrocarbures, des poudres combustibles ou des poussières métalliques ne sera pas sélectionné de la même manière. C’est pourquoi la fiche technique et le certificat du produit sont indispensables. Ils permettent de confirmer si l’éclairage convient au type d’atmosphère concerné.

Contrôler la classe de température et les conditions ambiantes

La classe de température est souvent négligée, alors qu’elle est déterminante. Un appareil peut être adapté à une zone donnée, mais inadapté à une atmosphère dont la température d’auto-inflammation est trop basse. Il faut également tenir compte des conditions ambiantes : température d’utilisation, exposition à l’humidité, poussières, projections, chocs, durée d’utilisation, ventilation et mode de recharge.

Tenir compte de l’autonomie, du faisceau, de l’indice IP et du mode de portage

Un éclairage ATEX doit aussi rester efficace en situation réelle, et les critères pratiques courants sont importants à analyser : autonomie, puissance lumineuse, type de faisceau, poids et portabilité… Par exemple, pour une intervention mobile, une lampe torche ou une frontale peuvent suffire. En revanche, pour une opération prolongée sur une zone d’intervention ou un chantier, un projecteur autonome ATEX sera souvent plus adapté.

En plus de ces considérations opérationnelles, il y a un autre élément à ne pas négliger : l’indice IP. En effet, comme un appareil ATEX est voué à être utilisé dans des environnements chargés en gaz et/ou poussières, l’indice IP est une indication précieuse, même si cet indice n’est pas spécifique à l’ATEX.

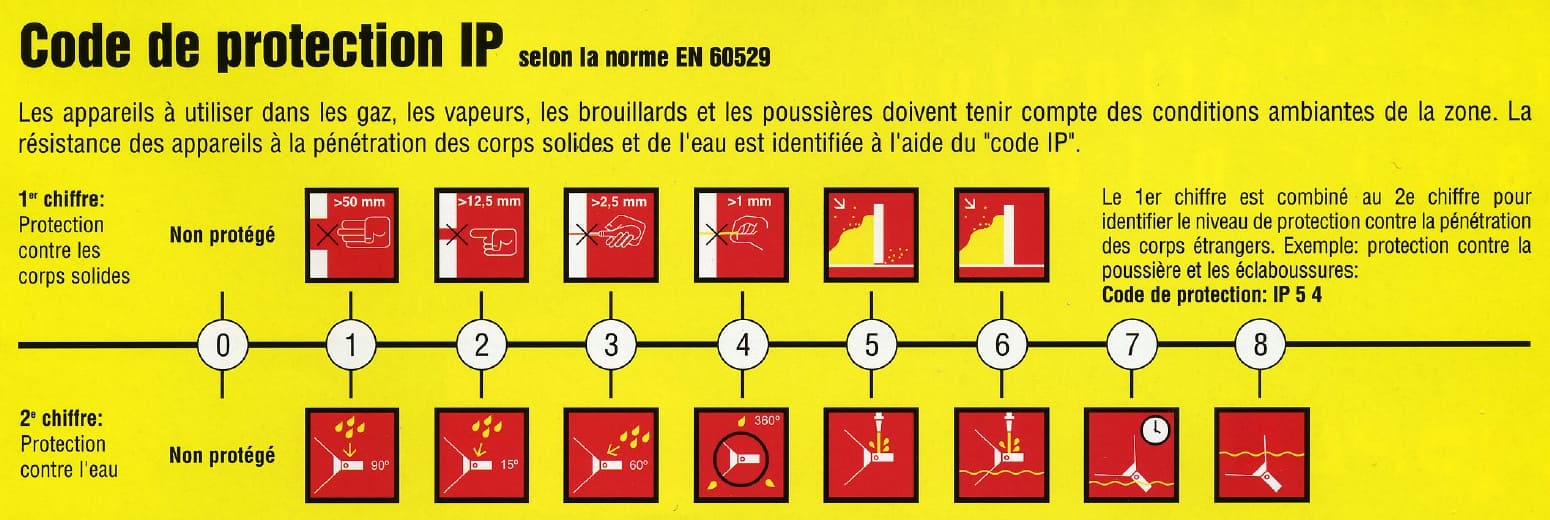

Pour rappel : l’indice IP (de l’anglais « Ingress Protection ») est un indice classifiant la protection d’un contenant (boîtier, corps de lampe…) contre les intrusions et infiltrations de poussières et de liquides.

Ne pas négliger les piles et batteries autorisées

Les piles et batteries sont un point critique. Un produit ATEX est certifié avec des conditions d’utilisation précises, et l’alimentation en fait partie. Les batteries ou piles utilisées peuvent influencer le certificat ATEX et que l’usage de batteries non prévues peut invalider le certificat Ex.

En pratique, cela signifie qu’un utilisateur ne doit pas remplacer librement une pile, une batterie ou un pack d’alimentation par un modèle “équivalent” sans vérifier les prescriptions fabricant. Même si le format semble identique, le comportement électrique, thermique ou chimique peut différer.

Réparation d’un éclairage ATEX : ce qui est possible, ce qui ne l’est pas

Pourquoi un produit ATEX ne se répare pas comme un appareil standard

Une lampe ou un projecteur ATEX n’est pas seulement un appareil d’éclairage. C’est un ensemble technique dont la sécurité repose sur plusieurs éléments :

conception de la coque ;
matériaux ;
joints ;
visserie ;
assemblage ;
étanchéité ;
électronique ;
dissipation thermique ;
source lumineuse ;
alimentation ;
marquage ;
traçabilité.

Une réparation ne doit donc pas seulement permettre au produit de “fonctionner de nouveau”. Elle doit préserver les conditions techniques qui rendent le produit compatible avec un usage en atmosphère explosive.

La norme IEC 60079-19 traite précisément de la réparation, de la révision et de la remise en état des équipements Ex destinés aux atmosphères explosives. Elle rappelle que ces opérations doivent permettre de maintenir la protection contre l’explosion du matériel réparé.

Ouverture non maîtrisée, coque démontée, joints déplacés : quels risques ?

En SAV, il peut arriver qu’un produit soit reçu après une tentative de démontage ou de réparation préalable. Sur un projecteur ou une lampe ATEX, une coque visiblement ouverte, mal remontée ou marquée par une intervention non maîtrisée doit alerter.

Les risques ne se limitent pas à une panne électrique. Une intervention non conforme peut provoquer :

une perte d’étanchéité ;
un mauvais positionnement des joints ;
une altération du serrage ;
une déformation du boîtier ;
une modification de la dissipation thermique ;
l’introduction d’un composant non validé ;
une perte de traçabilité ;
une incertitude sur l’intégrité globale du produit.

Dans un environnement ATEX, cette incertitude peut être incompatible avec une remise en service sans contrôle adapté.

Pièces, batteries, étanchéité et traçabilité : les points critiques

Plusieurs éléments doivent faire l’objet d’une vigilance particulière :

les pièces remplacées : elles doivent correspondre aux prescriptions du fabricant ;
les piles et batteries : elles doivent être autorisées pour le produit concerné ;
les joints et éléments d’étanchéité : leur état conditionne la protection du boîtier ;
les composants électroniques : une substitution peut modifier le comportement thermique ou électrique ;
la traçabilité : elle permet de documenter l’intervention et les limites de remise en service.

Le remplacement d’un composant par une pièce non validée peut sembler anodin sur un produit standard. Sur un produit ATEX, il peut remettre en cause les conditions ayant permis sa certification.

L’ATEX ne concerne pas seulement l’éclairage

Équipements électriques : capteurs, coffrets, radios, ventilateurs, outils

L’éclairage ATEX est un cas d’application très visible, mais il ne représente qu’une partie du sujet. Tout équipement électrique utilisé en atmosphère explosive peut être concerné :

capteurs ;
coffrets ;
radios ;
ventilateurs ;
outils électroportatifs ;
caméras ;
instruments de mesure ;
systèmes d’alarme ;
dispositifs de commande.

Chaque équipement doit être analysé selon son usage, son environnement, son mode d’alimentation, sa température de surface, ses composants et son niveau de protection.

Équipements mécaniques : échauffement, friction, étincelles et électricité statique

Le risque ATEX ne vient pas uniquement de l’électricité. Certains équipements mécaniques peuvent aussi devenir des sources d’inflammation :

échauffement par frottement ;
étincelles mécaniques ;
charges électrostatiques ;
roulements défectueux ;
pièces métalliques en contact ;
surfaces chaudes ;
défauts de lubrification.

Cette dimension explique pourquoi la réflexion ATEX doit dépasser la simple question du matériel électrique.

Équipements incendie en environnement ATEX : canons, lances, têtes et accessoires

Les équipements incendie peuvent également être concernés lorsqu’ils sont installés ou utilisés dans des environnements industriels classés à risque. C’est particulièrement vrai dans les secteurs pétrochimiques, portuaires, chimiques ou dans certaines installations de stockage.

Pour un canon incendie, une lance, une tête ou un système fixe, l’analyse ne doit pas porter uniquement sur les performances hydrauliques. Il faut aussi tenir compte :

de l’environnement d’installation ;
des matériaux ;
des accessoires ;
des systèmes de commande ;
de la présence éventuelle de motorisation ;
des composants électriques ou électroniques ;
des contraintes de mise à la terre ;
du classement de zone.

Quelles erreurs éviter avec un matériel ATEX ?

Confondre zone 0, zone 1 et zone 2

Une lampe prévue pour une zone 1 ne doit pas être utilisée en zone 0 sans certification adaptée. La logique de zone n’est pas interchangeable dans le sens du risque croissant. En revanche, un équipement certifié pour une zone plus exigeante peut parfois être utilisé dans une zone moins exigeante, sous réserve des conditions indiquées par le fabricant et du marquage complet.

Choisir un produit robuste mais non certifié ATEX

Un produit étanche, antichoc ou professionnel n’est pas nécessairement ATEX. La robustesse mécanique ne remplace pas la certification. Pour une atmosphère explosive, il faut vérifier le marquage, le certificat, la notice et les conditions d’utilisation.

Remplacer une batterie par un modèle non autorisé

Une pile ou une batterie de même format n’est pas forcément équivalente. La certification peut dépendre de modèles d’alimentation précis. Le remplacement par une référence non validée peut modifier le comportement thermique ou électrique du produit et remettre en cause les conditions d’utilisation en zone ATEX.

Ouvrir ou réparer un produit ATEX hors procédure fabricant

Une ouverture non maîtrisée peut compromettre l’étanchéité, l’intégrité mécanique, les joints, le serrage, la dissipation thermique ou la traçabilité. Pour un produit ATEX, cela doit être traité comme un point critique.

Supposer qu’un équipement adapté au gaz convient aussi aux poussières

Les atmosphères gaz et poussières ne répondent pas aux mêmes critères. Un équipement doit être explicitement adapté au type d’atmosphère concerné. La présence d’un marquage gaz ne suffit pas à garantir une utilisation en zone poussières.

FAQ : éclairage ATEX, zones explosives et maintenance

Qu’est-ce qu’un éclairage ATEX ?

Un éclairage ATEX est une lampe, une frontale, un projecteur ou un système lumineux conçu pour être utilisé dans une atmosphère explosive ou explosible, selon un marquage précis. Il doit être choisi en fonction de la zone, du type d’atmosphère, du groupe de gaz ou de poussières, de la classe de température et des conditions prévues par le fabricant.

Quelle différence entre atmosphère explosive et atmosphère explosible ?

Une atmosphère explosive désigne un mélange pouvant exploser en présence d’une source d’inflammation. Le terme explosible insiste sur le caractère potentiel du risque : l’atmosphère peut devenir explosive lorsque certaines conditions sont réunies, par exemple la présence d’un gaz inflammable, d’une vapeur, d’un brouillard ou de poussières combustibles en suspension dans l’air.

La certification ATEX est-elle valable partout dans le monde ?

Non. L’ATEX est un cadre européen. D’autres référentiels existent selon les zones géographiques, notamment IECEx à l’échelle internationale ou les systèmes nord-américains Class/Division et Class/Zone. Un produit peut disposer de plusieurs certifications, mais il faut toujours vérifier les exigences du pays et du site d’utilisation.

Quelle différence entre ATEX gaz et ATEX poussières ?

Les atmosphères gaz concernent les gaz, vapeurs et brouillards inflammables. Elles sont classées en zones 0, 1 et 2. Les atmosphères poussières concernent les poussières combustibles en suspension dans l’air. Elles sont classées en zones 20, 21 et 22. Un équipement doit être vérifié pour le type d’atmosphère concerné.

Peut-on réparer soi-même une lampe ou un projecteur ATEX ?

Il est déconseillé de réparer soi-même un éclairage ATEX. Une ouverture non maîtrisée, un composant non validé, une batterie inadaptée ou un joint mal repositionné peuvent remettre en cause les conditions de sécurité du produit. Une intervention doit respecter les prescriptions du fabricant et les limites applicables au matériel concerné.

Conclusion : la certification ATEX, une alliée pour la sécurité

L’éclairage ATEX occupe une place essentielle dans les environnements professionnels exposés au risque d’atmosphère explosive. Il permet aux équipes d’inspection, de maintenance, de secours ou d’exploitation de travailler avec une visibilité adaptée, sans introduire un équipement incompatible avec la zone concernée.

Mais le choix d’une lampe ou d’un projecteur ATEX ne doit jamais se limiter à la puissance lumineuse. Il repose sur une lecture complète du besoin : zone ATEX, type d’atmosphère, marquage, groupe de gaz ou de poussières, classe de température, alimentation, autonomie, robustesse et conditions d’entretien.

Pour les professionnels, la bonne approche consiste à partir du zonage défini par l’exploitant, puis à sélectionner un équipement dont le marquage et la documentation correspondent précisément à l’usage prévu. Cette rigueur est également indispensable en maintenance et en SAV : un produit ATEX ouvert, modifié ou réparé hors procédure peut perdre les conditions techniques qui garantissaient sa sécurité.

À MMF Protection et Sécurité, nous accompagnons les professionnels dans le choix d’éclairages ATEX adaptés aux environnements exigeants, tout en apportant notre expertise de centre de réparation agréé pour les produits concernés, dans le strict cadre défini par le fabricant.

Sources :

Article précédent
